Toa TT 208 AS là bộ hẹn giờ với 8 kênh đầu ra (có thể hen giờ cho 8 vùng khác nhau về thời gian) cho âm thanh thông báo các nhà xưởng, trường học hoặc những ứng dụng công cộng khác. Nó được sản xuất để dành riêng cho khu vực Đông Nam Á với giá cả rẻ hơn bộ hẹn giờ TT-104B.
Xem thêm:
1, Thông số kỹ thuật của bộ hẹn giờ Toa TT 208 AS
Nguồn điện 220 – 230 V AC, 50/60 Hz
Mức tiêu thụ nguồn 10 W
Đầu ra âm thanh Westminster Chime, Mức: 0 dB, 600
Đáp ứng tần số 20 Hz – 20 kHz
Đồng bộ hóa thời gian Gửi xung ra ngoài mỗi 1 phút
Công tắc tiếp điểm đầu ra 8 kênh (NO), 1 công tắc tiếp điểm đầu ra (NO)
Đèn báo nguồn hiển thị: Màu xanh lá cây, Đặc điểm LCD: Đèn nền màu xanh lá cây, Đèn báo USB Liên kết PC: Màu cam
Nhiệt độ hoạt động 0 ℃ đến +40 ℃
Độ ẩm hoạt động Dưới 90% RH (không ngưng tụ)
Màu mặt trước: Nhôm, Đen, Alumite
Vỏ: tấm SECC, màu đen, sơnKích thước 420 (W) × 59 (H) × 342 (D) mm (16,54 × 2,32 “× 13,46”) “
Trọng lượng 3,2 kg (7,05 lb)
Giá đỡ giá đỡ tùy chọn: MB-15B
Phụ kiện Cáp nguồn (YA-301) x 1, Phích cắm đầu cuối có thể tháo rời (2 chân) x 12, CD Rom (Phần mềm & Sách hướng dẫn) x 1.
Bo hen gio TT 208 AS
2, Tính năng chính của bộ lập trình Toa TT208 AS
8 đầu ra kênh độc lập.
Dung lượng chương trình hàng tuần là 80 bước cho mỗi kênh và mỗi bước có thể được lập trình bằng PC hoặc Menu LCD.
TT-208-AS có thể hoạt động theo chương trình đã cài đặt hoặc có thể kích hoạt bằng tay.
Đặt chế độ tạm dừng cho phép không có đầu ra chương trình nào được phân phối.
Đầu ra không có điện áp thực hiện tiếp điểm trong kết nối theo thời gian đã thiết lập.
Bộ rung tích hợp ký hiệu rõ ràng cho người dùng thao tác phím.
Sai số hàng tháng là ± 10 giây ở 25 ° C (77 ° F) nhiệt độ môi trường xung quanh.
Đồng hồ và các chương trình đã lưu có thể được duy trì trong khoảng 100 giờ trong trường hợp mất điện.
Tìm hiểu thêm về: Hệ thống âm thanh nhà xưởng
3, Hướng dẫn sử dụng các phím trên TT 208AS
3.1, Mặt trước thiết bị TT208AS
Mat truoc bo hen gio Toa TT-208 AS
1. Chỉ báo USB hẹn giờ Đèn màu cam khi có kết nối dữ liệu xảy ra trong cổng USB của Bộ hẹn giờ.
2. Bộ hẹn giờ USB Đầu nối USB để đặt lịch trong bộ nhớ hẹn giờ chương trình.
3. Màn hình LCD Ký tự LCD 16×2. Sử dụng để hiển thị đồng hồ, hiển thị cấu hình menu, hiển thị thao tác phím bằng tay, v.v.
4. Cài đặt chính MENU KEY Phím để vào menu cấu hình TT-208-AS. KHÓA TRƯỚC Chìa khóa để điều hướng. bạn có thể chọn tùy chọn trước đó trong hiển thị menu. TỪ KHÓA TIẾP THEO Phím điều hướng, bạn có thể chọn tùy chọn tiếp theo trên hiển thị menu. CHÌA KHÓA Chìa khóa để điều chỉnh giá trị, bạn có thể giảm giá trị trên hiển thị menu. CHÌA KHÓA Chìa khóa để điều chỉnh giá trị, bạn có thể tăng giá trị trên hiển thị menu. ĐẶT CHÌA KHÓA Phím để thực thi tùy chọn đã chọn trên menu trưng bày. HỦY KHÓA Phím để hủy thao tác trên menu hiển thị.
5. Đèn báo nguồn Màu xanh lục nhạt khi bật nguồn.
Tìm hiểu: Lưu ý khi mua thiết bị âm thanh
3.2, Mặt sau thiết bị Toa TT-208 AS
Mat sau bo hen gio Toa TT-208 AS new
6. Đầu vào AC Nguồn điện đầu vào 220-230V AC, 50 / 60Hz , 220-230V 50 / 60Hz 10W
7. Đầu ra kênh Có 8 công tắc tiếp điểm đầu ra kênh cho kích hoạt / kích hoạt thiết bị khác. Mỗi kênh có 50 thời gian chương trình. Khi 2 hoặc nhiều kênh hoạt động cùng lúc, vì vậy TT-208-AS sẽ kích hoạt cả hai kênh và TT-208-AS sẽ phát ra âm thanh chuông Westminster (cài đặt bằng phần mềm, sử dụng PC Cài đặt phần mềm). Thiết bị có các chế độ: Xung (hoạt động 5 giây), mức Bật (có thể hoạt động từ 1 phút đến 99 phút), Thường mở (phụ thuộc vào Thời gian bắt đầu và Kết thúc Thời gian), Thường đóng (phụ thuộc vào Thời gian bắt đầu và Thời gian kết thúc).
8. LIÊN KẾT TT TT-208-AS có thể được xếp tầng, đầu nối này dành cho đồng bộ hóa thời gian giữa TT-208-AS (như chính) và TT-208-AS (dưới dạng nô lệ). Thiết lập chủ hoặc nô lệtrạng thái, có thể làm điều đó từ Menu LCD. TT-208-AS có 3 tùy chọn cho đồng hồ chính: TT Master, xung cho thời gian đồng bộ hóa sẽ tạo ra từ TT-208-AS Master. Bên ngoài, xung cho thời gian đồng bộ hóa sẽ tạo ra từ đồng hồ chính bên ngoài (Đồng hồ chính bên ngoài kết nối với TT LINK INPUT). Chế độ này sẽ ngắt xung từ TT-208-AS Master. PC Master, xung cho thời gian đồng bộ hóa sẽ tạo ra từ phần mềm PC Setting (Đồng bộ hóa thời gian qua dữ liệu giao tiếp từ USB Timer). Chế độ này sẽ ngắt xung từ TT-208-AS Master.
9. Công tắc pin bên trong Nếu trạng thái công tắc là BẬT, pin sẽ hoạt động. Chức năng của pin để dự phòng nguồn cung cấp RTC bên trong, vì vậy khi Nguồn AC TẮT, RTC bên trong vẫn chạy và bộ nhớ sẽ an toàn.
10. Kiểm soát đầu ra Kiểm soát đầu nối đầu ra để kích hoạt / kích hoạt thiết bị khác. Đầu ra này sẽ hoạt động trong TT-208-AS gửi tin nhắn âm thanh. (Đầu ra rơle; điện áp định mức: 30V DC; dòng điện công suất 1A; Thiết bị đầu cuối 2P).
11. Đầu ra âm thanh Khi một số kênh hoạt động, TT-208-AS sẽ gửi đầu ra âm thanh. Mức đầu ra âm thanh; đánh giá: 0dB.
12. Âm lượng đầu ra âm thanh Để điều chỉnh mức âm thanh của đầu ra âm thanh. Lưu ý: Giá trị đặt trước của nhà máy là vị trí tối đa.
13. Chức năng Earth Terminal Kết nối thiết bị đầu cuối này với trái đất chức năng đầu cuối của thiết bị bên ngoài nếu tiếng ồn quá mức được tạo ra khi thiết bị bên ngoài được kết nối vớiTT-208-AS. Điều này có thể làm giảm tiếng ồn.
Tìm hiểu: Các micro chính hãng cao cấp

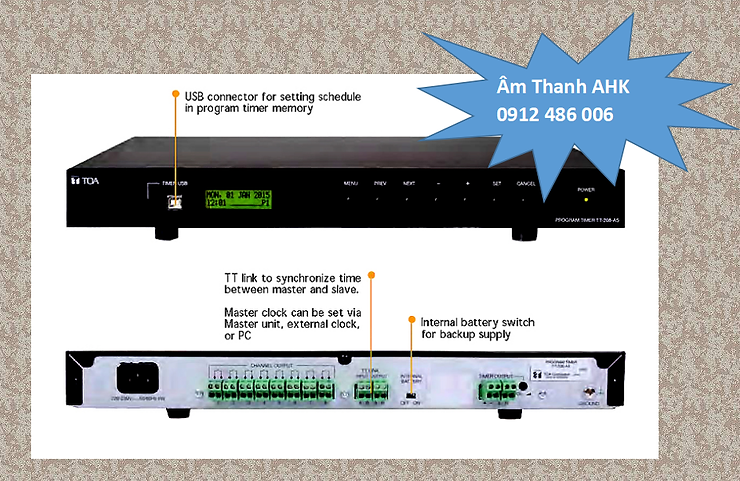

Anh thuc te bo hen gio Toa TT 208 AS
4, Lưu ý khi lắp đặt Toa TT-208 AS
Dây nguồn cung cấp được thiết kế để sử dụng riêng với thiết bị này.
Không bật và tắt nguồn thường xuyên vì điều này có thể làm giảm tuổi thọ của pin.
Đảm bảo đặt công tắc pin bên trong thành BẬT sau khi cài đặt.
Không lắp đặt thiết bị gần lỗ thoát khí ấm hoặc ở những vị trí nơi thiết bị tiếp xúc với ánh sáng mặt trời.
Lắp đặt ở khu vực nhiệt độ cao như trên bộ khuếch đại làm cho đồng hồ hoạt động không chính xác. Cài đặt thiết bị trong khu vực có nhiệt độ càng gần nhiệt độ phòng càng tốt.
Cài đặt thiết bị càng xa càng tốt so với bộ thu sóng radio hoặc micrô không dây.
Tim hiểu: Loa thông báo âm trần
Kết luận:
Trên đây là thông tin về sản phẩm Toa của Nhật này. Với cá ứng dụng này, bạn cần những nhà tư vấn thiết bị âm thanh tốt nhất. Hãy liên hệ với chúng tôi tại đây
